ESD测试要怎么做/ESD静电现象是怎么产生的

浏览次数: | 2020-03-05 09:20

      亿博是专业的EMC认证机构,拥有资质认可EMC测试实验室,有产品想办理EMC认证可以咨询我们,服务热线:138-2432-8299


ESD静电现象是怎么产生的呢?

由于外界作用如摩擦或以各种能量如动能、位能、热能、化学能等的形式作用会使原子的正负电不平衡。在日常生活中所说的摩擦实质上就是一种不断接触与分离的过程。

有些情况下不摩擦也能产生静电,如感应静电起电,热电和压电起电、亥姆霍兹层、喷射起电等。

任何两个不同材质的物体只要接触后分离就能产生静电,流动的空气当然能产生静电。为什么流动空气会产生静电呢?因为空气也是由原子组合而成,所以可以这么说,在人们生活的任何时间、任何地点都有可能产生静电。

ESD测试要如何做呢?以下是几个简单的步骤

1.空气放电/接触放电

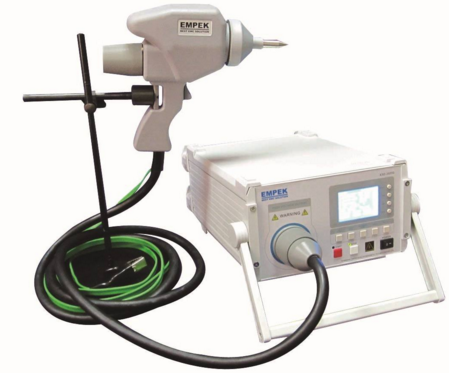

静电放电测试仪(如下图)

a) 首先将SANKI(NS61000-2K)的开关电源打开(按下POWER开关)。

b) 然后进入选择开关,选择空气放电(将开关扳下到AIR处),选择接触放电(将开关扳到CONTACT位值)

c) 当选择了空气放电后, 按下HV ON开关按键,(在按开关HV ON前,必须确保OUTPUT放电枪插入插口,同时VOLTS ADJUST旋钮逆时针旋到底)。

d) 然后顺时针旋转VOLTS ADJUST旋钮, 调节输出电压(OUTPUT VOLTAGE)到8KV,(选择SINGLE按键是单脉冲放电,即是按下静电枪就放下电, REPEAT按键即是按下静电枪连续放电,COUNT就是按设定的次数放电,20PPS按键是按下静电枪在一秒内放20次电。)一般选择SINGLE键。

e)按下READY键即可进入准备放电状态,现在就可以用静电枪对着手机外围需要测试的各个部位放电,按下静电枪上的按键即放电一次。测试完+8KV测试后,按下STOP按键就可以停止转到-8V测试

f) 调换到-8KV测试,此时注意操作,先要将VOLTS ADJUST旋钮旋到电压为0KV,然后按HV OFF键,再按P-按键调到负极性,按HV ON键,然后再调节VOLTS ADJUST按键到-8KV,用静电枪对着手机外围测试部位放负极性-8KV。

g) 测试完空气放电后,按下STOP按键,然后将VOLTS ADJUST旋钮逆时针旋到最低,按下HV OFF键,再按下P+按键,再关闭静电测试仪器的电源POWER。

h) 测试接触放电要把静电枪上的枪头换成尖端的枪头,然后打开电源POWER,再把开关扳到CONTACT位置,然后按空气操作步骤调节电压+4V和-4V,用静电枪对着手机外围要测试的部位进行接触放电。

备注:空气放电主要是针对样机周边缝隙部位放电(如机壳四周,USB接口,MIC,REC,SPEAKE,LCD周边,按键),空气放电时用圆枪头;接触放电主要是针对样机周边外露金属部件放电(如电镀按键,金属装饰件),接触放电用尖枪头。

2.垂直耦合放电(空气)

垂直隔离放电时,把手机靠近接地的垂直板上,然后静电枪的枪头对垂直耦合板放电,调节电压与上面介绍的一样操作。

3.水平耦合放电(空气)

水平耦合放电把样机放在与水平耦合板平行的位置,用静电枪的枪头对水平耦合放电,电压调节和前面讲述的相同,同理操作。

注意事项:

每次ESD测试后,用接地线对枪头放电的部位放电。然后检查放电部位的功能是否正常。再继续放电。在放电过程中如出现样机打死机、充电器不能识别、通话掉线等现象。样机重启后能恢复正常。
